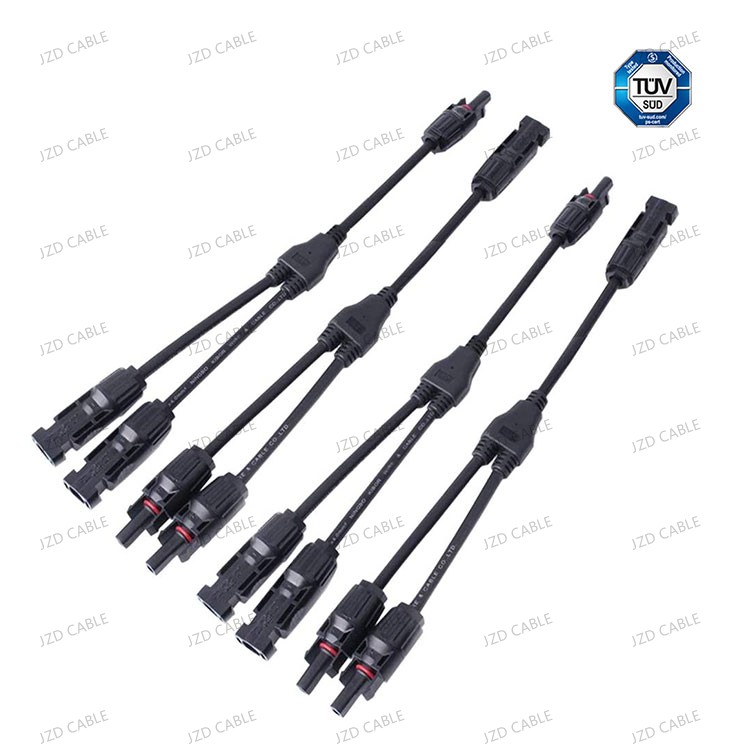

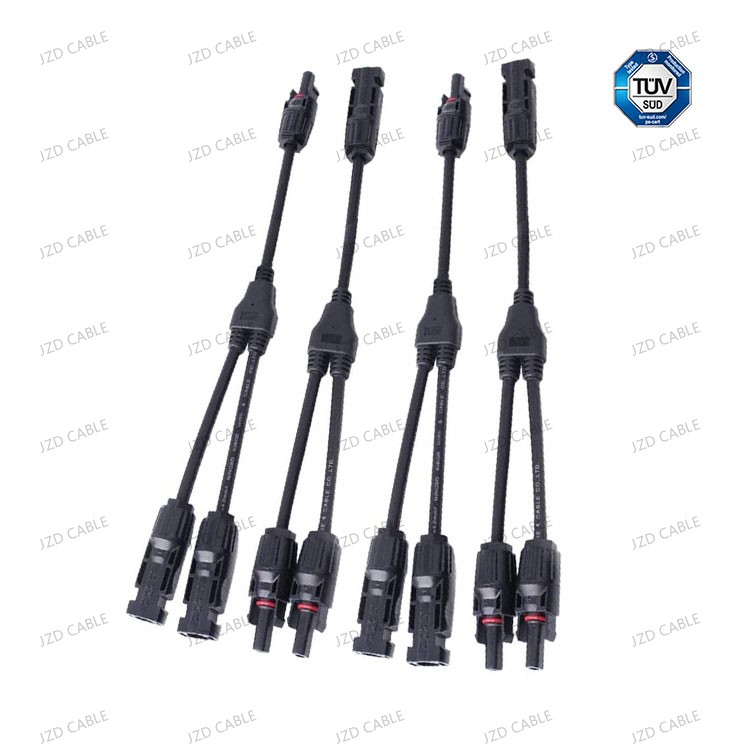

Conector Y3 (2 a 1):
Finalidad: Se utiliza para combinar dos cables fotovoltaicos en uno, lo que simplifica el cableado y la gestión.
Características: Transmisión de corriente muy eficaz para garantizar un funcionamiento estable del sistema.

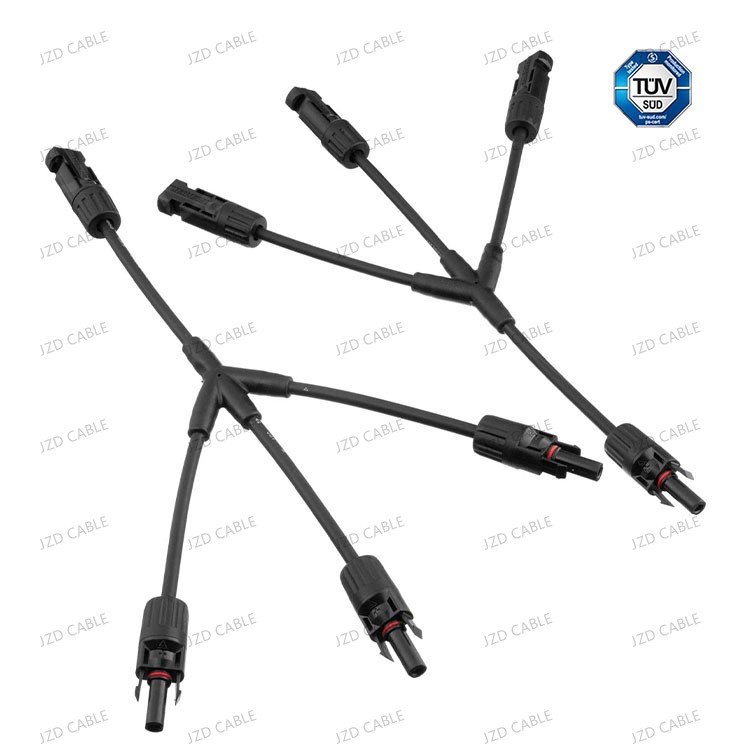

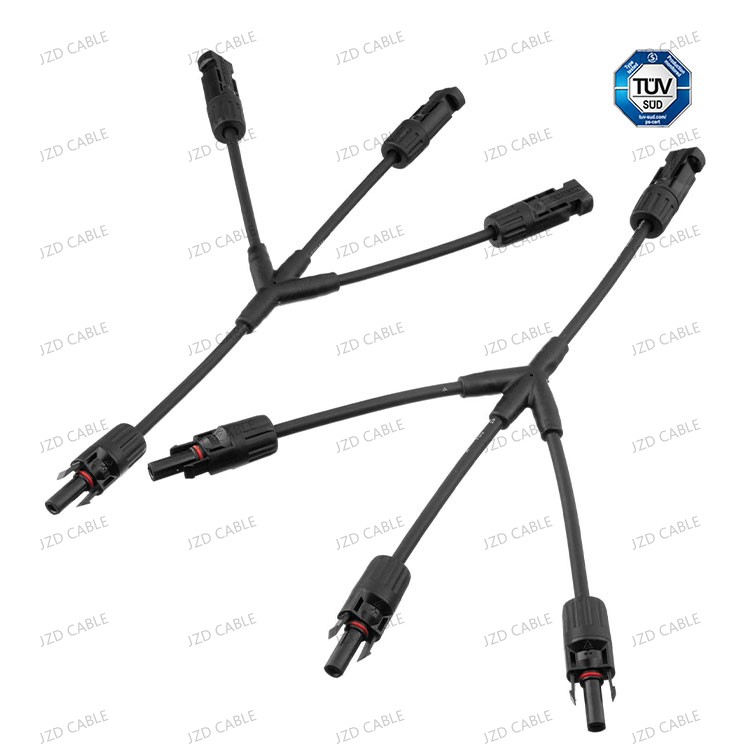

Conector Y4 (3 a 1):
Finalidad: Para combinar tres cables FV en uno, adecuado para sistemas FV de tamaño medio.
Características: Excelente resistencia a la intemperie e impermeabilidad, adaptable a diversos entornos adversos.

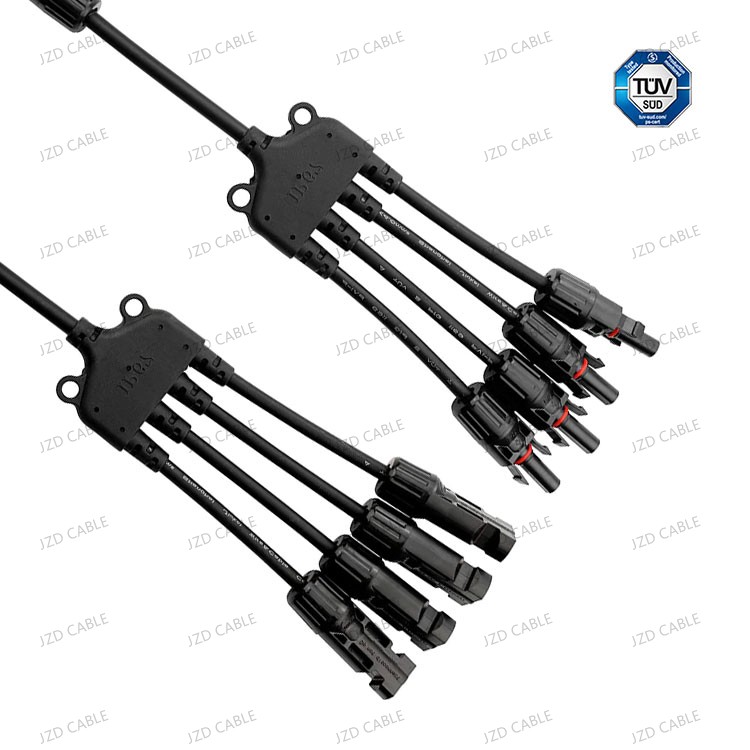

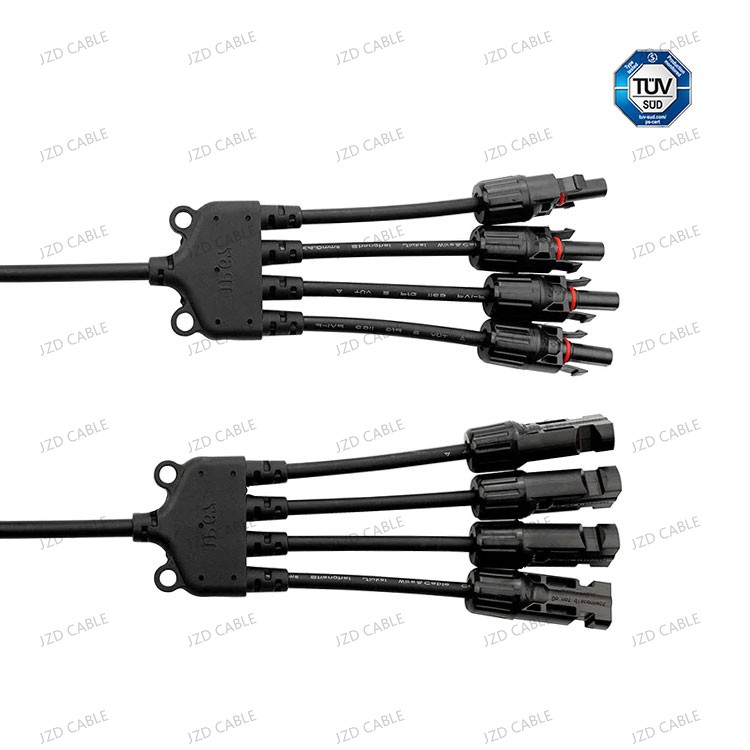

Conector Y5 (4 a 1):
Finalidad: Diseñado para combinar cuatro cables FV en uno, lo que mejora notablemente la eficiencia de la instalación del sistema.
Características: Fabricado con materiales de alta calidad con excelentes prestaciones eléctricas y durabilidad.
ESCRIBE
|
Sección transversal |
estructura de alambre |
Diámetro del conductor |
Diámetro externo |
Resistencia del conductor |
Voltaje nominal |
Corriente nominal |
|
mm2 |
No.OD(mm) |
mm |
mm |
Ω/Km |
V AC/DC |
A |
|
|
1x2.5mm² |
2.5 |
48x0.25 |
2.0 |
5.2 |
8.06 |
1000/1800 |
30 |
|
1x4.0mm² |
4.0 |
56x0.30 |
2.6 |
6.4 |
4.97 |
1000/1800 |
50 |
|
1x6.0mm² |
6.0 |
81x0.30 |
3.3 |
7.2 |
3.52 |
1000/1800 |
70 |
|
1x10mm² |
10 |
74x0.40 |
4.4 |
8.3 |
2.12 |
1000/1800 |
90 |
|
2x2.5mm² |
2.5 |
48x0.25 |
2.0 |
6.2x9.9 |
8.06 |
1000/1800 |
30 |
|
2x4.0mm² |
4.0 |
56x0.30 |
2.6 |
6.9x11.30 |
4.79 |
1000/1800 |
50 |
|
2x6.0mm² |
6.0 |
81x0.30 |
3.3 |
7.1x14.50 |
3.52 |
1000/1800 |
70 |
| Certificación | TUV |
| estándar | EN 50618:2014 / IEC 62930 |
| Voltaje | DC1500V / AC1.0 kV |
| Temperatura máxima de trabajo | 90℃ |
| Min. Temperatura de trabajo | -40℃ |
| Embalaje | Bobinas o Carrete |
Cantidad de hilos
|
Hilos único/doble hilos |
La serie de conectores en Y es adecuada para todo tipo de sistemas fotovoltaicos, incluidos los instalados en tejados residenciales, edificios comerciales y grandes plantas fotovoltaicas en suelo. Al simplificar las conexiones de los cables, los conectores en Y no solo reducen el tiempo y los costes de instalación, sino que también aumentan la fiabilidad y la seguridad del sistema.
